ЛРМ-100, Радиомодем
Радиомодем ЛРМ-100.
Изделие ЛРМ-100 предназначено для построения современных радиосетей сбора данных и удаленного управления стационарными объектами. Радиомодемы представляют собой приемо-передающие устройства, преобразующие сигналы стандартных последовательных интерфейсов RS-232 в радиочастотные посылки и обратно.
Управление радиомодемом ЛРМ-100 осуществляется посредством «Программы настройки параметром ЛРМ-100». Конфигурация параметров осуществляется по последовательному интерфейсу через порт «Установка».

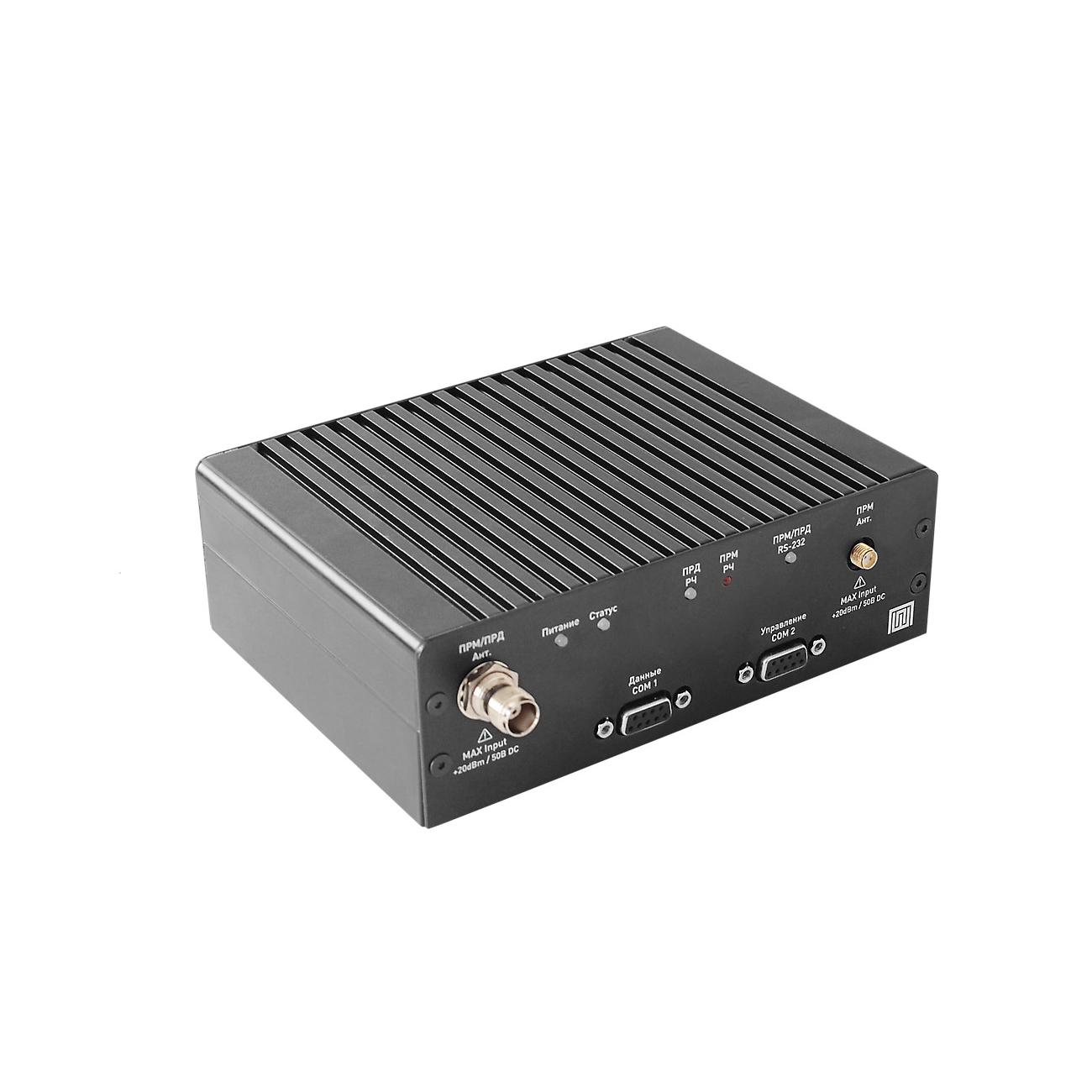

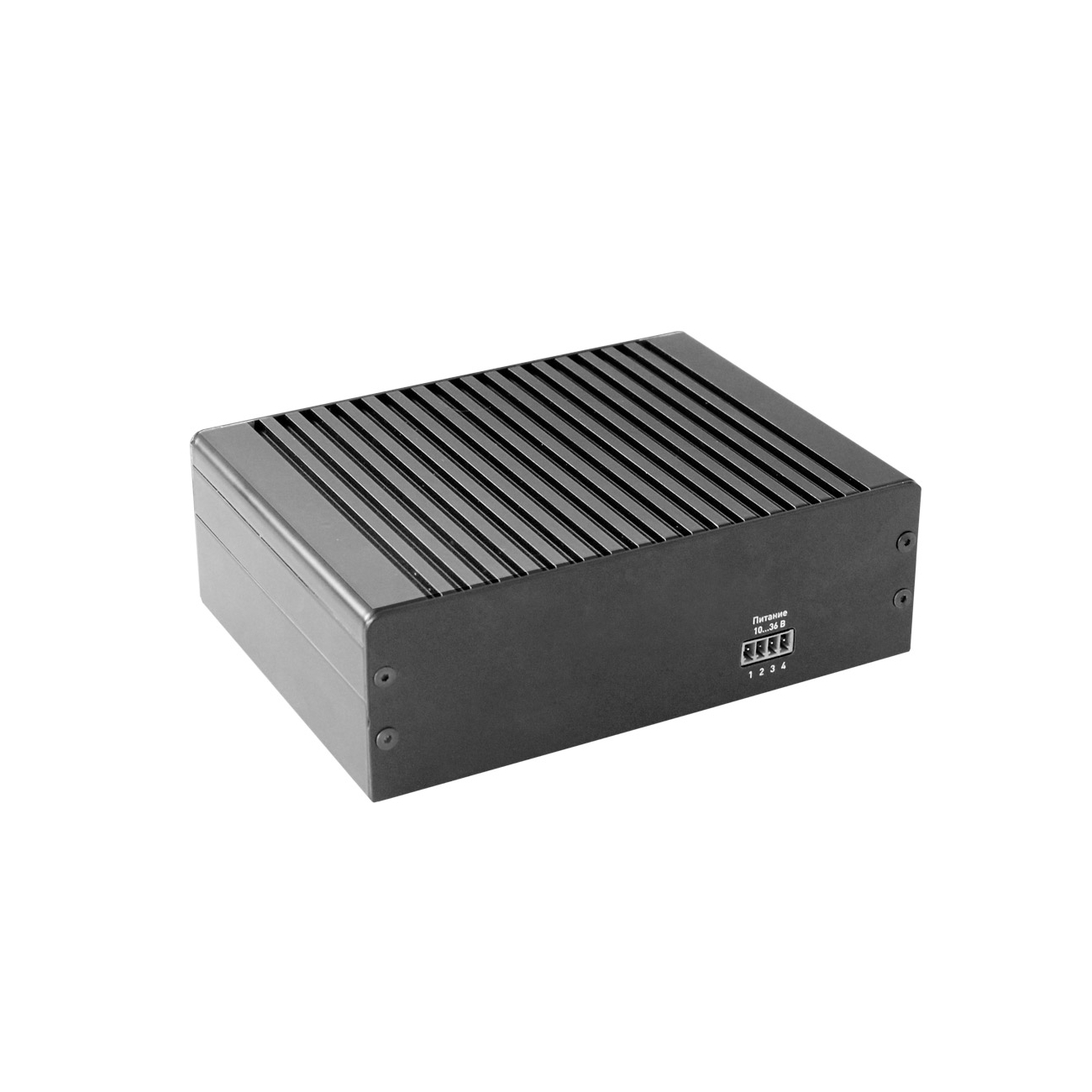

Радиомодемы имеют съёмную колодку контактов для быстрого подключения проводов питания, порты управления настройками и передачи данных по интерфейсу RS-232, а также светодиодные индикаторы для отображения состояния изделия. Устройство может быть использовано в качестве радиоудлинителя промышленных интерфейсов RS-232. Радиомодем осуществляет сбор данных по интерфейсу RS-232 в асинхронном режиме на скоростях до 19,2 кбит/с, и последующей их передачей по радиоканалу, с шагом канала 12,5/ 25 кГц, в диапазоне частот 136 - 174 МГц, в «прозрачном» режиме.
Радиомодем ЛРМ-100 разработан в рамках импортозамещения, взамен американских радиомодемов Guardian и DataRadio.
Радиомодем ЛРМ-100 имеет декларацию соответствия Федерального агентства связи. Кроме того, радиомодему ЛРМ-100 присвоен статус телекомуникационного оборудования российского происхождения (Статус ТОРП) в Министерстве промышленности и торговли Российской Федерации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Выходная мощность радиопередатчика | от 1 Вт до 10 Вт |
| Шаг настройки мощности радиопередатчика | 0,1 Вт |
| Потребляемый ток(при выходной мощности 10 Вт) | не более 4 А |
| Номинальное напряжение | от 10 до 30 В |
| Тип излучения | 16K4F1D |
| Диапазон несущей частоты (задается программно) | 136 - 174 МГц |
| Ширина канала | 12,5/ 25 кГц |
| Стабильность частоты | 0,5 ppm |
| Время переключения частоты | 5 мс |
| Скорость приема и передачи данных, кбит/ сек | 4,800/ 9,600/ 19,200 |
| Модуляция | 2GFSK |
| Минимальный разнос частот приема и передачи в режиме дуплекс | 5 МГц |
| Интермодуляция | >80 dB |
| Волновое сопротивление нагрузки | 50 Ом |
| Шаг перестройки частоты | не менее 5 Гц |
| Избирательность по соседнему каналу | не хуже 80 дБ |
| Режимы работы |
- мост (точка-точка) - точка-многоточка - ретранслятор |
| Способ передачи данных | полудуплекс, дуплекс |
| Передача данных | пакетный режим |
| Внешние интерфейсы | 2 х RS-232 |
| Антенные разъемы |
1 х TNC (Tx/ Rx) 1 x SMA (Rx) |
| Потребляемая мощность | не более 40 Вт |
| Монтаж | DIN-рейка 35 мм |
| Масса устройства | не более 1,4 кг. |
| Габариты изделия | 54 х 166 х 140 мм |
| Средняя наработка на отказ | не менее 80 000 ч. |
| Средний срок службы | не менее 10 лет |
| Идентификация | по ID-преамбуле |
| Контроль несущей | LBT (Listen Before Transmit) |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- устройство радиомодем ЛРМ-100;
- руководство пользователя;
- формуляр;
- комплект крепления на DIN-рейку;
- ответная часть разъема питания;
- упаковочная коробка.
- радиочастотный сплиттер;
- COM сплиттер;
- кабель TNC/ SMA;
- кабель-переходник USB-COM;
- комплект оборудования для работы с модемами Guardian и DataRadio.
